Plan de fréquences Hamnet
Liste des canaux
Bande S (2.3GHz)
Plage autorisée de 2.300 GHz à 2.450 GHz.
Fréquences allouées:
Plan proposé par le R.E.F.:
Bande C (5.7GHz)
Plage autorisée de 5.650 GHz à 5.850 GHz.
Fréquences allouées:
L'IARU a défini la plage 5820-5850 comme bande à protéger pour l'usage satellite amateur en downlink. En prenant quelques précautions, il est possible d'utiliser la bande “FH seulement” pour des liens point à point.
Brouillage et exploitation de canaux adjacents
Comme le montre l'enveloppe spectrale Wi-Fi (cf. infra), les émissions hors-bande sont non négligeables, et il est nécessaire d'observer les règles suivantes pour minimiser les interférences:
- Pour exploiter 2 canaux avec des polarités identiques et de largeur La et Lb, ou de géométrie différentes (linéaire/circulaire), il est recommandé de laisser un canal de garde d'une largeur égale au plus grand parmi La et Lb. (Si on a un canal de 20MHz et un de 5, on utilisera un intervalle de garde de 20MHz).
- On observera la même règle pour exploiter des canaux avec des polarités de géométrie différentes (ex. 1 canal en polarité verticale, et un autre en polarité circulaire gauche).
- Pour exploiter 2 canaux avec des polarités complémentaires (et donc de géométrie identique: vertical/horizontal, gauche/droite, linéaire +45°/-45°), on peut utiliser des canaux directement adjacents.
- Pour l'exploitation de matériel en limite de bande, afin de réduire les risques de brouillage, il est recommandé d'installer un filtre pour éliminer les émissions indésirables hors spectre radioamateur.

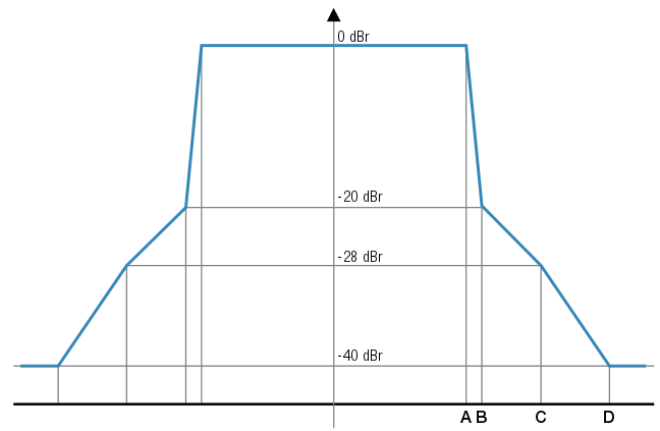

Enveloppe spectrale wifi
L'enveloppe spectrale est le gabarit d'émissions maximum défini dans la famille des standards 802.11.
| Largeur du canal | A | B | C | D |
|---|---|---|---|---|
| 3 MHz | 0.5 MHz | 1.5 MHz | 3 MHz | 4.5 MHz |
| 5 MHz | 2.5 MHz | 3.5 MHz | 5 MHz | 7.5 MHz |
| 8 MHz | 3 MHz | 5 MHz | 8 MHz | 12 MHz |
| 10 MHz | 4 MHz | 6 MHz | 10 MHz | 15 MHz |
| 20 MHz | 9 MHz | 11 MHz | 20 MHz | 30 MHz |
| 30 MHz | 14 MHz | 16 MHz | 30 MHz | 45 MHz |
| 40 MHz | 19 MHz | 21 MHz | 40 MHz | 60 MHz |
| 80 MHz | 39 MHz | 41 MHz | 80 MHz | 120 MHz |
| 160 MHz | 79 MHz | 81 MHz | 160 MHz | 240 MHz |
